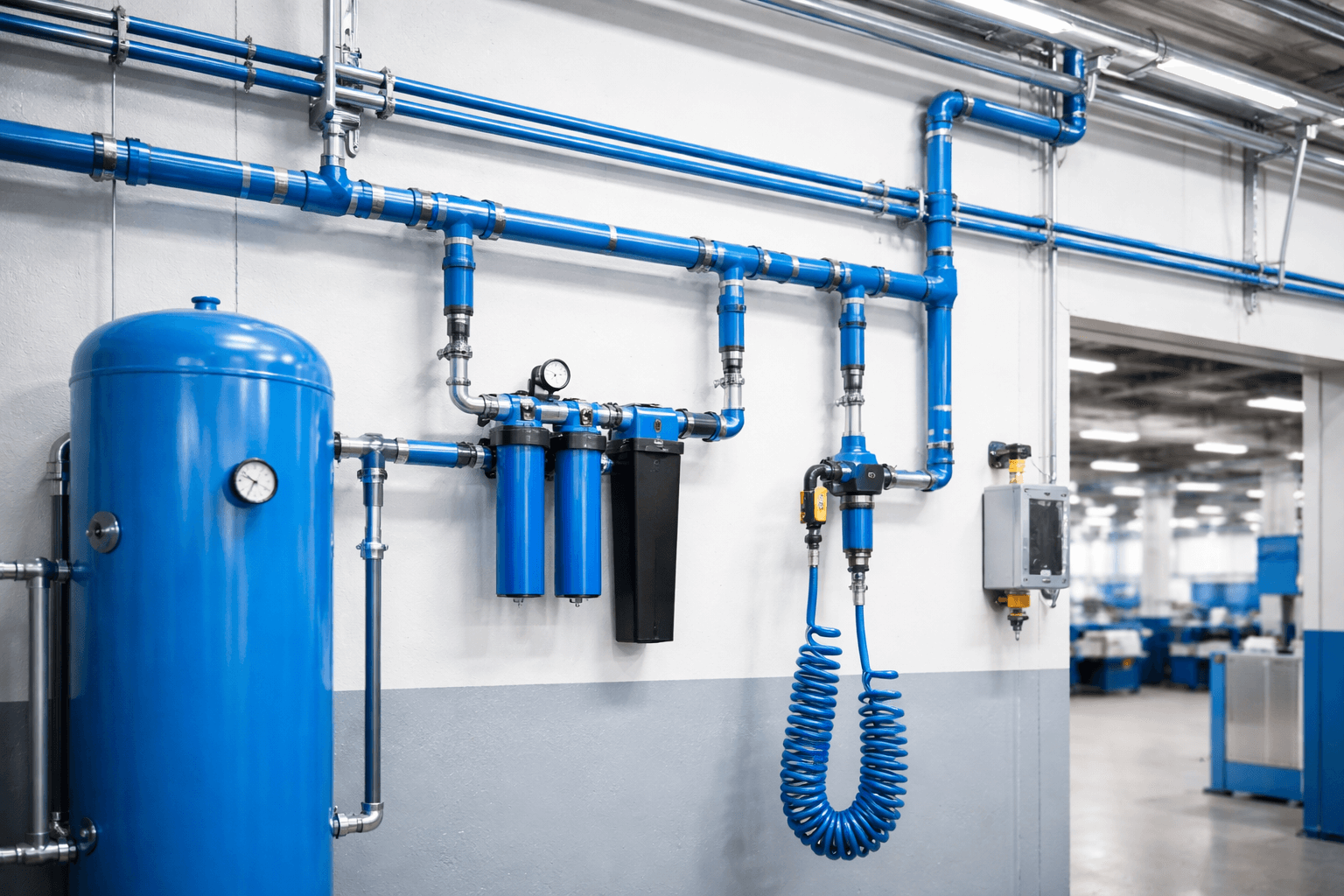

Steeds meer werkplaatsen, garagebedrijven en kleine productiebedrijven leggen zelf een persluchtleiding aan. De reden is simpel: compressoren worden compacter en betaalbaarder, terwijl pneumatisch gereedschap in bijna elke branche standaard is geworden. Toch gaat er bij de aanleg van een persluchtleiding regelmatig iets mis. Een verkeerde diameter, het verkeerde materiaal voor de persluchtleiding, of een leiding zonder afschot zorgt voor drukverlies, condens in het gereedschap of lekkages die je pas na maanden ontdekt.
Wie voor het eerst een persluchtleiding aanlegt, komt al snel een reeks keuzes tegen: welke diameter, welk materiaal, welke lay-out en hoe zorg je dat de leiding straks ook echt lekvrij is. In dit artikel staan de zeven stappen op een rij die samen bepalen of een persluchtleiding jarenlang probleemloos meegaat of binnen een jaar alweer voor storingen zorgt.
Voordat er één meter buis wordt gekocht, is het verstandig om te weten waar de perslucht naartoe moet. Welke machines en gereedschappen sluit je aan, en hoeveel lucht verbruiken die samen? Een slagmoersleutel vraagt iets anders dan een spuitpistool of een pneumatische pers. Teken de looproute van de compressor naar elk aftappunt en houd rekening met eventuele uitbreiding in de toekomst. Een leiding die nu net voldoet, ligt er over vijf jaar vaak alweer te krap bij.
Dit is de stap waar de meeste fouten ontstaan. Een te dunne persluchtleiding veroorzaakt drukval, waardoor gereedschap trager of minder krachtig werkt. Een te ruime persluchtleiding kost dan weer onnodig veel materiaal. De vuistregel is dat de diameter van een persluchtleiding afhangt van twee dingen: de leidinglengte en het gezamenlijke luchtverbruik van alle aangesloten apparaten.
Als richtlijn geldt ongeveer dit:
Twijfel je tussen twee maten, kies dan de grotere. Een paar euro extra aan buis is goedkoper dan achteraf alles openbreken.
Voor een persluchtleiding zijn vier materialen gangbaar, elk met eigen voor- en nadelen. Het materiaal bepaalt de prijs, maar ook hoe lang de persluchtleiding meegaat en hoeveel drukverlies er onderweg optreedt.
| Materiaal | Voordeel | Nadeel |
| Aluminium | Licht, glad inwendig oppervlak, laag drukverlies | Hogere aanschafprijs dan staal |
| RVS (roestvrij staal) | Zeer corrosiebestendig, geschikt voor voedingsindustrie | Duurder, zwaarder te monteren |
| Kunststof (PE of PU) | Goedkoop, eenvoudig te monteren | Minder geschikt bij hoge temperaturen of zware belasting |
| Gegalvaniseerd staal | Stevig en bekend materiaal | Gevoelig voor inwendige corrosie op termijn |
Gewoon, ongecoat staal wordt voor een persluchtleiding afgeraden. De binnenkant roest na verloop van tijd, en losgekomen roestdeeltjes komen in filters, ventielen en gereedschap terecht. Aluminium is inmiddels de meest gekozen optie voor nieuwe persluchtleidingen, juist vanwege de combinatie van laag gewicht en weinig drukverlies.
Er zijn twee gangbare opzetten voor een persluchtleiding: een enkele leiding die van punt A naar punt B loopt, of een ringleiding die in een lus terugkomt bij het beginpunt. Een ringleiding zorgt voor een gelijkmatigere drukverdeling, vooral handig als er op meerdere plekken tegelijk lucht wordt afgenomen.
Minstens zo belangrijk is het afschot. Perslucht bevat altijd wat vocht, en dat vocht condenseert in de persluchtleiding. Leg de leiding daarom nooit helemaal horizontaal, maar met een licht afschot van ongeveer 1 tot 2 procent, in de richting van een aftappunt of waterafscheider. Op plekken waar het vocht zich verzamelt, is een kort verticaal stuk buis met een aftapkraantje (een zogeheten zakstuk) de eenvoudigste oplossing. Monteer de ontvochtiger zo dicht mogelijk bij de compressor, en pas daarna eventuele olievernevelaars.
Bij de montage van een persluchtleiding is precisie belangrijker dan snelheid. Ontbraam elk stuk buis aan de binnenkant voordat je het monteert, anders komen er metaal- of kunststofresten in het systeem terecht. Gebruik koppelingen die passen bij het gekozen materiaal: pers- of klemkoppelingen bij metalen leidingen, snelkoppelingen bij kunststof systemen. Bevestig de persluchtleiding elke één tot anderhalve meter aan de muur of het plafond, zodat er geen doorzakking ontstaat. Zorg bij muurdoorvoeren voor een vaste plaat met slangpilaar, zodat de koppeling niet los kan schieten bij trillingen.
Een persluchtleiding staat continu onder druk, vaak tussen de 6 en 10 bar. Een lekkage is zonde van de energie, en bij een slecht gemonteerde koppeling kan het ook gevaarlijk zijn. Een loslatend stuk buis onder druk kan flink hard wegschieten. Test de complete persluchtleiding daarom altijd voordat je hem in gebruik neemt. Breng de druk geleidelijk op tot het maximale bedrijfsniveau en controleer alle verbindingen met een zeepsopje. Bellen betekenen een lek. Laat de leiding vervolgens minstens een paar uur onder druk staan en controleer of de manometer stabiel blijft.
Een goed aangelegde persluchtleiding vraagt weinig onderhoud, maar niet nul. Tap regelmatig het condens af, controleer filters en vervang een versleten waterafscheider op tijd. Bij kleine, overzichtelijke installaties is zelf aanleggen goed te doen, zeker met de juiste voorbereiding. Bij grotere bedrijfssystemen, hoge drukken, ringleidingen met meerdere aftakkingen of situaties waarin veiligheid en certificering meespelen, is het verstandiger om een installateur in te schakelen. Bedrijven zoals Mans Machines in Weert leggen dagelijks dit soort systemen aan en kunnen op basis van je situatie meekijken of zelf aanleggen verstandig is, of dat professionele montage toch de betere keuze is.
Een persluchtleiding is uiteindelijk een investering die je maar één keer goed hoeft te doen. Met de juiste diameter, het juiste materiaal en een zorgvuldige montage gaat een systeem tientallen jaren mee zonder noemenswaardige problemen.
